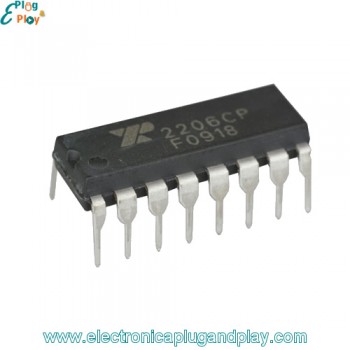

El Circuito Integrado Generador de Funciones y Señales XR2206 genera funciones seno, triangular, rampa, cuadrada y pulsos, desde 0.01Hz a 1MHz con gran estabilidad y precisión. También es usado en barrido, modulación AM/FM/ASK/FSK, conversión V/F, VCO's.

Generador de Funciones y Señales XR2206 es traído por Electrónica Plug and Play, está disponible en Bogotá y se hacen envios a toda Colombia.

Características

• Voltaje de operación: 10Vdc a 26Vdc.
• Frecuencia de operación: 0.01Hz a 1MHz.
• Consumo de corriente típico: 12mA.
• Como ejemplo de estabilidad XR2206 presenta: Baja distorsión de onda sinusoidal: 0.5% típico.
• Ciclo de trabajo ajustable: 1% a 99%.
• Encapsulado: DIP-16.
• Fabricante: Exar.

Aplicaciones

• Generación de formas de onda: seno, triangular, rampa, cuadrada y pulsos.
• Generación de barrido.
• Generación de AM/FM/ASK/FSK.
• Conversión de Voltaje a Frecuencia.
• Osciladores controlados por voltaje.

    Datasheet XR2206
