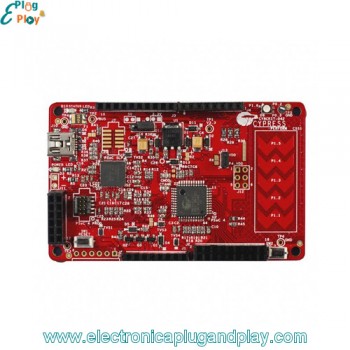

El Kit de desarrollo Pioneer PSoC4 CY8CKIT-042 es un kit de prototipado económico y fácil de usar para quienes quieran iniciarse en el desarrollo de productos de la familia PSoC 4 y utilizar la arquitectura única que brinda esta familia. Esta tarjeta trae los conectores dispuestos de tal forma que sean compatibles con los shields de Arduino y otros pines que son compatibles con PMOD de modo que puedan adicionarse módulos periféricos Digilent.

PSoc 4 es una nueva generación de dispositivos programables tipo system-on-chip (SoC) de la empresa Cypress para aplicaciones embebidas. Este tipo de dispositivos combina la electrónica análoga programable, la lógica digital programable, pines de entrada y salida programables y un núcleo tipo ARM Cortex M0.

El Kit de desarrollo Pioneer PSoC4 CY8CKIT-042 compatible Arduino es distribuido por Electrónica Plug and Play. Está disponible en Bogotá D.C. y se envía a toda Colombia.

Contenido del Kit:

• Tarjeta PSoC Pioneer.
• Guía Rápida de inicio.
• Cable USB A a miniB.
• Juego de Jumpers x6.
• Estuche plástico tipo Agenda.

Características

• Arquitectura: PSoC 4.
• Núcleo: ARM Cortex M0 de 32 bits, velocidad máxima 48MHz.
• Programador depurador: PSoC 5LP.
• Voltajes de operación: 5Vdc y 3.3Vdc.
• Incluye:
  • Sensor CapSense tipo Slider.
  • Un LED RGB de propósito general.
  • Un Capacitor Bypass para asegurar la calidad de las conversiones ADC.
  • Un LED para proveer retroalimentación de estado.
  • Un pulsador para reset de PSoC4.
  • Un pulsador de propósito general.
  • Un LED indicador de alimentación.
  • Header compatibles Arduino: J1, J2, J3, J4 y J12.
• 36 GPIOS programables.
• Programación Análoga:
  • Dos amplificadores operacionales, con modo comparador y capacidad de entrada buffer ADC.
  • Un canal ADC de 12 Bits/1Msps con modos diferencial y singular.
  • Dos DAC de corriente (IDCAs) de propósito general o aplicaciones de sensado Capactivo.
  • Dos comparadores de baja potencia que pueden operar en Modo Deep Sleep.
• Lógica digital programable:
  • 4 bloques lógicos denominados UDBs, cada uno con 8 macroceldas y ruta de datos. Similar a FPGA.
  • Librería de periféricos, máquinas de estado definidas por el usuario y entrada Verilog.
• Temporizadores/contadores y PWM:
  • 4 bloques Temporizador/Contador/PWM.
  • Modos: Alineación centrada, borde o límite y pseudo-aleatorio.
  • Disparo basado en comparador de señales muertas para control de motores y otras aplicaciones de lógica digital de alta confiabilidad.
• Rango de Temperatura de operación: -40ºC a +105ºC.
• Fabricante: Cypress Semiconductor

Conectividad

• Puerto mini USB.
• Interfaces de programación: J6, J7 y J10.
• Puerto PMOD: J5.
• Puerto GPIO de PSoC 5LP: 12 pines, J8.
• Dos bloques reconfigurables para comunicaciones seriales I2C, SPI, UART.

Compatibilidad de software

• Lenguaje de Programación: C y C++.
• Software descargable PSoC Creator y PSoC Programmer de la página del Fabricante.
• And more….
