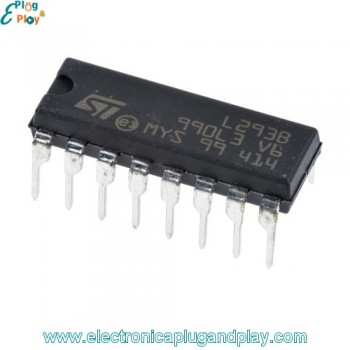

El Driver puente H para motores L293B es un circuito integrado de cuatro canales diseñado para manejar cargas inductivas tales como relevos, soleniodes, motores DC y motores paso a paso, muy similar al L293D pero con una salida máxima de corriente de 1A por canal, en la configuración conocida como puente H. Es posible configurarlo para manejar hasta 2 puentes H. El control de las entradas digitales del L293B puede hacerse desde cualquier microcontrolador, Arduino, Raspberry pi, TI Launchpad, BeagleBone, o cualquier otro sistema embebido.

Driver puente H para motores L293B es traído por Electrónica Plug and Play, está disponible en Bogotá y se hacen envío a toda Colombia.

Características

• Salida de corriente por canal de forma continua: 1A.
• Salida de corriente por canal pico (No repetitivo): 2A.
• Pin o patilla para la función habilitador o Enable: 2.
• Máximo voltaje soportado por los pines Enable: 7Vdc.
• Protección de sobrecalentamiento.
• Rango de voltaje de alimentación: 4.5Vdc a 36Vdc.
• Rango de temperatura de operación: -40°C a +150°C.
• Encapsulado: DIP-16.
• Fabricante: STMicroelectronics.

Aplicaciones

• Control de cargas inductivas: Relevos, Solenoides, Motores DC, Motores PAP.
• Puentes H.

  Datasheet L293B
