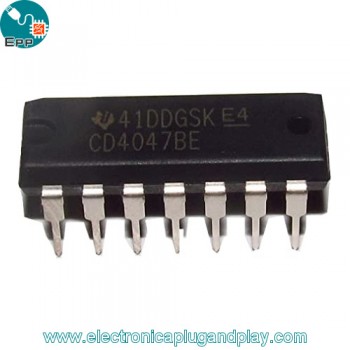

Multivibrador Astable/Monostable CD4047 es un circuito integrado de tecnología CMOS de bajo consumo que es capaz de operar en modo Astable o en modo Monostable. El Multivibrador Astable/Monostable CD4047 solo requiere de un condensador externo entre los pines 1 y 3 y una resistencia entre los pines 2 y 3 para establecer el ancho de pulso de salida en el modo Monostable y para establecer la frecuencia en el modo Astable, siendo esta una de sus principales diferencias con el Multivibrador NE555.

Multivibrador Astable/Monostable CD4047 es traído por Electrónica Plug and Play, está disponible en Bogotá y se hacen envíos a toda Colombia

Características

• Rango de voltaje de alimentación: 3Vdc a 15Vdc.
• Máxima disipación de potencia: 700mW.
• Rango de operación de temperatura: -40ºC A +85ºC.
• Modo Monostable operación con un único disparo requerido y Modo Astable operación de oscilación libre.
• Salidas complementarias verdaderas con búfer.
• Solo requiere un red RC para operar.
• Encapsulado: DIP-14.
• Fabricante: Fairchild - Texas Instruments.

Aplicaciones

• Discriminadores de Frecuencia.
• Circuitos temporizadores.
• Retardos temporizados.
• Detección de envolventes.
• Multiplicación y división de Frecuencia.

  Hoja Técnica CD4047B
