Electrónica Plug and Play ha generado dos herramientas gratuitas para el Módulo Control AC de Fase y On-Off de cargas AC las cuales se ha puesto a disposición de toda la comunidad para su descarga en la descripción del Módulo Control AC de Fase y On-Off de cargas AC.

Electrónica Plug and Play inverte tiempo y recursos generando estas herramientas gratuitas para ti, puedes apoyarnos recomendándonos con tus amigos y colegas, comprando nuestros productos o solicitando nuestros servicios.

Otra forma en que puedes apoyarnos es siguiéndonos en nuestras redes sociales suscribiéndose o dando un me gusta o un me encanta:

      youtube logo



Este tutorial escrito muestra las conexiones para los ejemplos de la Librería Arduino Módulo Control de Fase Ac y de la Aplicación para sistemas operativos tipo Android App android para Módulo Control de Fase AC cuyos respectivos demos se hacen en este video:

https://youtu.be/j7VhrrhkPQ8

Esta es la lista de componentes, accesorios y elementos utilizados en los demos del videotutorial:



Tenga en cuenta que el Tutorial Uso Módulo Control AC de Fase y On-Off de cargas AC al igual que su video tutorial MODULO CONTROL DE FASE AC - DEMOSTRACION DE FUNCIONAMIENTO dónde se explica la parte teórica de funcionamiento del Módulo Control AC de Fase y On-Off de cargas AC es igualmente válido y vigente al igual que aplicable a las explicaciones aquí expuestas.

El  esquema de conexiones mostrado en la figura 1 es el utilizado en cada uno de los ejemplos que trae la Librería Arduino Módulo Control de Fase Ac en la carpeta examples.

Library Schematic

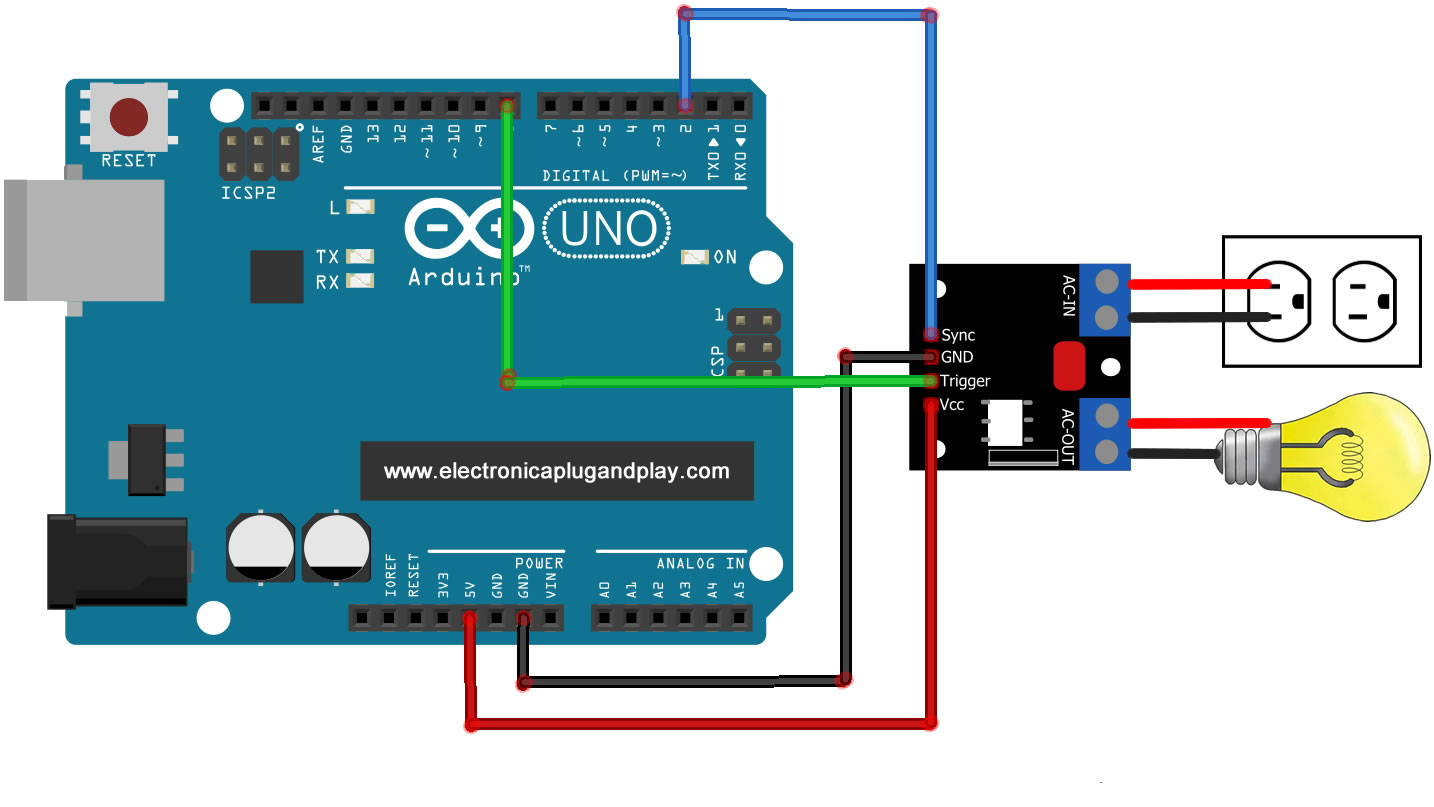

Figura 1. Esquema de conexiones para ejemplos de la Librería Arduino Módulo Control de Fase Ac



Para el demo de la aplicación Android este es el código implementado en la Tarjeta Arduino Uno:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
/************************************ Using AC_CONTROL APP ***************************************
* Company: www.electronicaplugandplay.com                                                        *
* Date: Nov/2018.                                                                                *
* This sketch is a demo for Android APP AcPhaseControl which can be download on:                 *
* http://www.electronicaplugandplay.com/apps-y-widgets/product/660-app-ac-phase-control          *
*                                                                                                *
* Ac Phase Control Module can be purchased and viewed on:                                        *
* http://www.electronicaplugandplay.com/modulos-plug-and-play/product/286-modulo-control-fase-ac *
* and other platforms.                                                                           *
*                                                                                                *
* This sketch uses AcPhaseControl Library by www.electronicaplugandplay.com which can be         *
* downloaded on:                                                                                 *
* http://www.electronicaplugandplay.com/modulos-plug-and-play/product/286-modulo-control-fase-ac *
*                                                                                                *
* This program is distributed in the hope that it will be useful,but WITHOUT ANY WARRANTY;       *
* without even the implied warranty of MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.      *
*                                                                                                *
* All connections are on figure 2.                                                               *
*                                                                                                *
*************************************************************************************************/
#include <AcPhaseControl.h>
#include <SoftwareSerial.h>

int syncsignal = 3;
int gate = 7;
int My_angle;
byte My_text;

SoftwareSerial BT1(10, 11); // Arduino RX, TX
AcPhaseControl Control_Ac;

void setup()
  {
    pinMode(9, OUTPUT);
    digitalWrite(9, HIGH);  //Enabling HC-05
    delay (500) ;           //Wait for HC-05 module
    BT1.begin(9600);        //Begins serial port for HC-05
    Control_Ac.begin(gate, syncsignal); //Begins Ac Phase Control Module
  }

void loop()
  {
    while (BT1.available()>0)   //Wating for BT data
      {
        My_text = BT1.read();   //Capturing bytes
        My_angle = My_text;
      }
    //Comparing received bytes
    if (My_angle >= 0 && My_angle <=180)
           {
              Control_Ac.ControlAngle(My_angle);
           }
    else if (My_angle == 181)
           {
              Control_Ac.APC_ON(gate);
              My_angle = 0;
           }
    else if (My_angle == 182)
           {
              Control_Ac.APC_OFF(gate);
              My_angle = 0;
           }
  }



En la figura 2 se muestra el esquema de conexiones para el demo de la App android para Módulo Control de Fase AC.



acphasecontrolapp

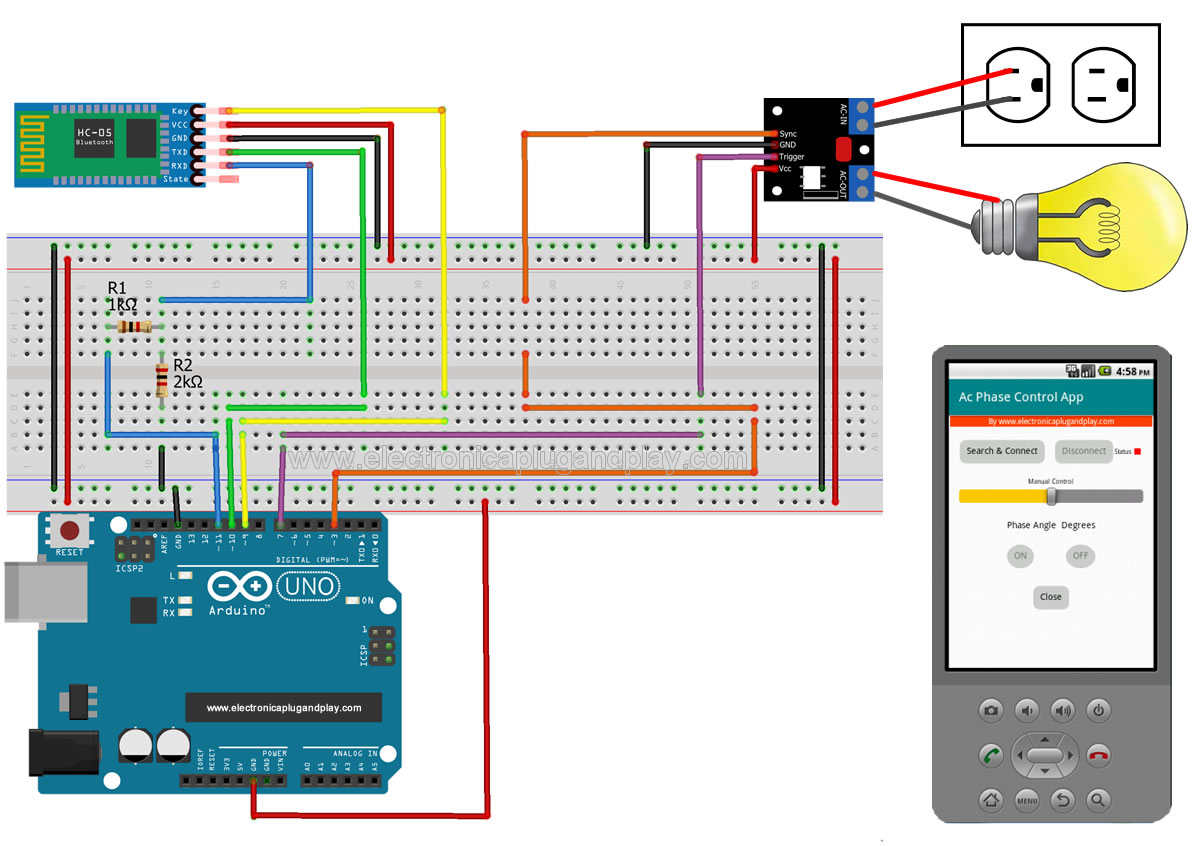

Figura 2. Esquema de conexiones para la demostración de App android para Módulo Control de Fase AC.
