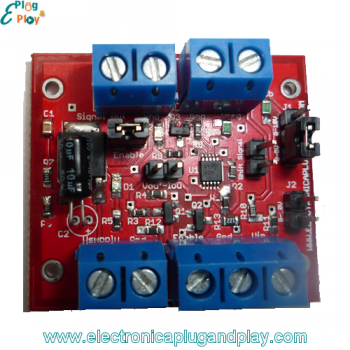

Módulo Conversor de Voltaje a Corriente tipo industrial de alta precisión, diseñado para loops de corriente estándar de 0 a 20 miliamperios o de 4 a 20 miliamperios (Configurables por el usuario a través de jumpers) y puede suministrar un hasta máximo de 36 mA en condiciones extremas. Este módulo genera internamente una fuente de voltaje (Vreg) para alimentar circuiteria adicional, como por ejemplo un sensor, la cual puede ser de 5 o 10 voltios (Configurables por el usuario a través de jumpers), con una corriente máxima de 5mA evitando así fuentes de alimentación adicionales o tendidos de cableado extra para alimentar el sensor análogo o circuitería adicional. Salida de corriente completamente lineal y con un muy bajo offset, pues este módulo no posee trimmers o potenciómetros que el usuario deba manipular para calibrar ya que viene completamente listo para usar y con sus setpoints debidamente establecidos de fábrica.



El Módulo Conversor de Voltaje a Corriente puede controlarse también desde un sistema embebido o desde un PLC, ya que puede configurarse una opción de habilitador o pin de enable externo que posee. El usuario también tiene la posibilidad de elegir que tipo de señal de salida desea, esto es de voltaje o de corriente, siendo la más utilizada la señal de corriente proporcional a la señal de voltaje entrante proveniente del sensor, transductor o transmisor mientras que la señal de voltaje se utiliza para hacer pruebas in situ cuando se instala o bajo revisión.



Este Conversor Industrial de Precisión de Voltaje a Corriente  es muy versátil en ambientes industriales ya que además de ofrecer las bondades ya conocidas de los loops de corriente, puede montarse en rieles tipo DIN pues es compatible con el Adaptador/Soporte PCB a riel DIN.

Módulo Conversor de Voltaje a Corriente es traído por Electrónica Plug and Play, está disponible en Bogotá y se hacen envíos a toda Colombia.
Características



  • Voltaje de operación (Vsupply): 7 VDC – 40 VDC.
  • Voltaje de salida de su fuente interna: 5 VDC o 10 VDC.
  • Capacidad de su fuente interna: 5mA.
  • Salida de Corriente (Signal Out): 0mA a 20mA o de 4mA a 20mA seleccionable por configuración de jumpers.
  • Rango de Voltaje de la Señal de Entrada: de 0 a 5 VDC o de 0 a 10 VDC seleccionable por configuración de jumpers.
  • Jumper de Configuración para Habilitador/Enable Externo: Enable Selector.
  • Jumper de Configuración  Señal de Voltaje de Entrada 0 a 5 VDC ó 0 a 10 VDC: 10V/5V Selector.
  • Jumper de Configuración Corriente de Salida 0 a 20mA ó 4 a 20mA: 0-20mA - 4-20mA Selector.
  • Jumper de Configuración Voltaje Vreg de 5 VDC o 10VDC: 10V/5V Selector.
  • Jumper de Configuración Señal de  tipo de Salida Voltaje o Corriente: Signal Out Selector.
  • Temperatura de operación: Desde -55oC hasta +125oC.
  • Compatible con Adaptador/soporte PCB a Riel Din.
  • Indicador de alimentación tipo LED.
  • Conexiones de señales de entrada y salida y alimentación tipo bornera ajustable.
  • Dimensiones (Largo x Ancho x Alto): 4cm x 3.5cm x 1.3 cm.



Nota. Este producto viene configurado de fábrica con los siguientes settings (Mode 4):



       - Habilitador/Enable externo: En modo autónomo (No requiere ser activado externamente).

       - Rango Vin: 0 Vdc a 10Vdc.

       - Máximo VReg: 10Vdc.

       - Señal de salida: Corriente.

       - Rango de la Señal de Salida: 4mA a 20mA.



Aplicaciones



  • Lazos de Corriente.
  • Instrumentación y sensórica industrial.
  • Fuentes de Corriente.
  • Procesos Industriales.
  • Comunicaciones industriales.
  • Transmisión de Señales.



Tutorial escrito Conversor Industrial Voltaje a Corriente de Precisión.

Video Tutoriales de uso:



icon pdf 24x24   Manual de Uso y Configuración.

Conversor Industrial de Precisión de Voltaje a Corriente

  • Código de Producto: Módulo Convertidor de Precisión de Voltaje a Corriente
  • SKU: 00631
  • Ubicación: 0E-06-04
  • Disponibilidad: 4
  • $57,000

  • Sin IVA (Ex Tax): $57,000
